Wybory samorządowe 2018 - wizualizacja danych przy użyciu języka Python

2018-11-14 6 min read

Tuż po wyborach samorządowych pojawiło się wiele wizualizacji, które pokazywały wyniki i przebieg wyborów. Moją uwagę szczególnie przyciągnęły opracowania przygotwane przez Wojciecha Brola dostępne na stronie https://wbdata.pl/category/wybory/.

Ponieważ programuję zazywczaj w języku Python zastanawiałem się jak trudne byłoby przygotowanie podobnych wizualizacji korzystając tylko z tego języka oraz z narzędzi Open Source.

Oczywicie poniższe wizualizacje proszę traktować jako formę zabawy z formą. Przygotowanie map i wizualizacja na nich danych jest dziedziną o długiej i bogatej historii. Wiele przykładów i dobrych praktyk można odnaleźć w (elektronicznym) opracowaniu GUS Mapy statystyczne. Opracowanie i prezentacja danych

Krok 1 - zebranie danych

Do przygotowania wizualizacji potrzebujemy danych źródłowych:

wyników wyborów ze strony https://wybory2018.pkw.gov.pl/pl/dane-w-arkuszach
- Wyniki głosowania i wyniki wyborów wójtów, burmistrzów i prezydentów miast
danych geograficznych dotyczących podziału administracyjnego kraju http://www.gugik.gov.pl/pzgik/dane-bez-oplat/dane-z-panstwowego-rejestru-granic-i-powierzchni-jednostek-podzialow-terytorialnych-kraju-prg
- jednostki_administracyjne.zip - w formacie SHAPEFILE

W poniższym przykładzie oba pliki ZIP zostały umieszczone w katalogu ../data/raw.

Krok 2 - narzędzia

Potrzebujemy programów:

Python 3.6+
Jupyter

Oraz bibliotek:

pandas i numpy (manipulacje danymi)
xlrd (wczytywanie danych z arkuszy Excel)
matplotlib i seaborn (wizaualizacja)
geopandas i descartes (obróbka i wizualizacja danych kartograficznych)

# import potrzebnych bibliotek i ustawienia katalogów
%matplotlib inline
import os
import re
import zipfile
import matplotlib.gridspec as gridspec
import matplotlib.pyplot as plt
import geopandas
import numpy as np
import pandas as pd
import seaborn as sns
sns.set(style="white", font_scale=1.2)
DATA_DIR = "../data/raw"

# przydatne funkcje

def read_excel_from_zip(zip_filename, regex, **kwargs):
    """wczytywanie arkuszy Excel z archiwum ZIP"""
    z = zipfile.ZipFile(zip_filename, mode="r")
    names = sorted(z.namelist())
    names = list(filter(lambda x: re.match(regex, x), names))
    dfs = []
    for fn in names:
        f = z.open(fn)
        try:
            df = pd.read_excel(f, **kwargs)
            dfs.append(df)
        except pd.errors.EmptyDataError:
            pass
    return pd.concat(dfs, axis=0, sort=False, ignore_index=True)

def read_shape_from_zip(zip_filename, entry_name_regex):
    z = zipfile.ZipFile(zip_filename, mode="r")
    dbf_name = list(filter(
            lambda x: re.match(entry_name_regex + r'.*\.dbf$', os.path.basename(x)),
            z.namelist()
    ))[0]
    z.close()
    return geopandas.read_file(dbf_name, encoding='utf-8', vfs='zip://'+zip_filename)

def add_legend(ax, labels, colors, legend_kwds=None):
    from matplotlib.lines import Line2D
    patches = []
    for col in colors:
        patches.append(
            Line2D([0], [0], linestyle="none", marker="s",
                   markersize=10,
                   markerfacecolor=col,
                   markeredgewidth=0)
        )
    if legend_kwds is None:
        legend_kwds = {}
    legend_kwds.setdefault('numpoints', 1)
    legend_kwds.setdefault('loc', 'best')
    ax.legend(patches, labels, **legend_kwds)

Krok 3 - Wczytanie danych

Zakładam, że dane dotyczące wyborów (wójtów/burmistrzów i prezydentów) zostały zapisane w pliku samo2018-wybbp.zip, a dane dotyczące podziału administracyjnego zostały zapisane w pliku jednostki_administracyjne.zip. Wszystkie powyższe pliki powinny zostać umieszczone w katalogu zdefiniowanym w zmiennej DATA_DIR.

wybory2018 = read_excel_from_zip(
    os.path.join(DATA_DIR, 'samo2018-wybbp.zip'),
    '2018-kand-wbp-I-tura.xlsx',
    converters={'TERYT':str, 'TERYT\nm. zam.': str}
)
woj = read_shape_from_zip(os.path.join(DATA_DIR, "jednostki_administracyjne.zip"), "woj")
powiaty = read_shape_from_zip(os.path.join(DATA_DIR, "jednostki_administracyjne.zip"), "powiaty")
gminy = read_shape_from_zip(os.path.join(DATA_DIR, "jednostki_administracyjne.zip"), "gminy")

Krok 4 - Przygotowanie danych

Możemy zerknąć do do wczytanych tabel, najbardziej przydatne będą tabele wybory2018 i gminy.

display(wybory2018.iloc[:,:7].head(1))
display(gminy.iloc[:,:6].head(1))

	Tura	TERYT	Gmina	Powiat	Województwo	Rodzaj gminy	Urząd
0	1	020101	Bolesławiec, m.	bolesławiecki	dolnośląskie	miejska	P

	iip_przest	iip_identy	jpt_sjr_ko	jpt_kod_je	jpt_nazwa_	jpt_nazw01
0	PL.PZGIK.200	4ed7022d-98d4-4d77-a669-d991d57b76c2	GMI	0222033	Wołów	None

Do połączenia obu tabel użyjemy kolumn wybory2018.TERYT oraz gminy.jpt_kod_je (ograniczonej do pierwszych 6 cyfr, siódma cyfra oznacza rodzaj gminy i nie jest używana w danych PKW). Więcej informacji o systemie TERC: https://pl.m.wikipedia.org/wiki/TERC

gminy['TERYT'] = gminy['jpt_kod_je'].str[:6]
g = wybory2018.groupby('TERYT')
gm = wybory2018[wybory2018['Płeć']=='M'].groupby('TERYT')
gk = wybory2018[wybory2018['Płeć']=='K'].groupby('TERYT')
# policzmy podstawowe statystyki
gminy['liczba_kandydatow'] = gminy['TERYT'].map(g.size()).fillna(0).astype(int)
gminy['liczba_kandydatow_m'] = gminy['TERYT'].map(gm.size()).fillna(0).astype(int)
gminy['liczba_kandydatow_k'] = gminy['TERYT'].map(gk.size()).fillna(0).astype(int)
# oraz skopiujmy podstawowe informacje
gminy['rodzaj'] = gminy['TERYT'].map(g['Rodzaj gminy'].first()).fillna("?")
gminy['urzad'] = gminy['TERYT'].map(g['Urząd'].first()).fillna("?")

Sprawdźmy czy wszystkie obliczenia zostały prawidłowo wykonane.

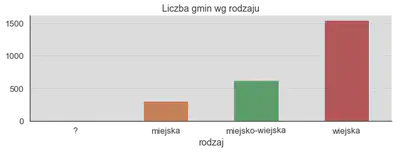

gminy.groupby('rodzaj').size().plot(kind='bar', title='Liczba gmin wg rodzaju', rot=1, figsize=(10, 3))
plt.gca().yaxis.grid(True, alpha=0.4)
sns.despine()
plt.show()

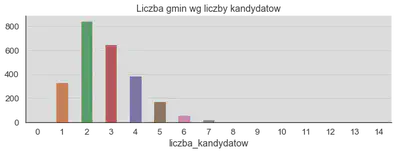

g = gminy.groupby('liczba_kandydatow').size()
g = g.reindex(range(g.index.min(), g.index.max()+1))
g.plot(kind='bar', title='Liczba gmin wg liczby kandydatow', rot=1, figsize=(10, 3))
plt.gca().yaxis.grid(True, alpha=0.4)
sns.despine()
plt.show()

Trochę niepokojący jest fakt istnienia gmin z 0 liczbą kandydatów, później sprawdzimy czym to jest spowodowane.

Krok 5 - Wizualizacje

Zacznijmy od najbardziej podstawowych wizualizacji, np. jak wygląda rozkład liczby kandydatów w wyborach na wójtów/burmistrzów/prezydentów w całym kraju. Przy użyciu biblioteki geopandas (http://geopandas.org/) jest to bardzo proste i nie różni się od generowania wykresów dla biblioteki pandas.

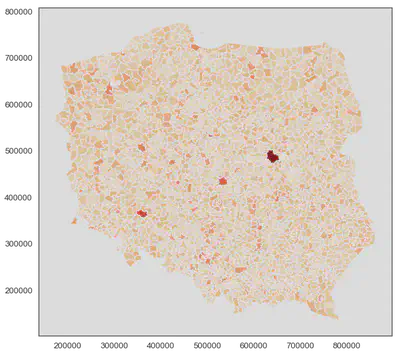

gminy.plot(column='liczba_kandydatow', cmap='OrRd', figsize=(10, 10))
plt.show()

Zauważmy, że współrzędne X i Y zostały w dosyć specyficzny sposób zakodowane (szczegóły kodowania można znaleźć w plikach *.prj archiwum jednostki_administracyjne.zip). Więcej informacji można też odnaleźć w: Wikipedia Państwowy system odniesień przestrzennych

Możemy jednak trochę popracować nad warstwą prezentacji powyższego wykresu.

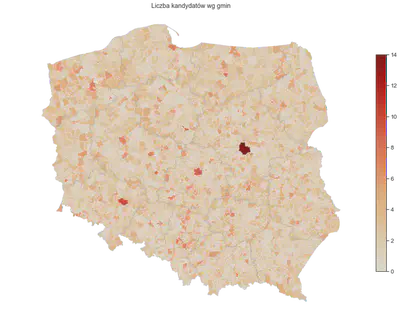

fig, ax = plt.subplots(figsize=(14, 14))
gminy.plot(column='liczba_kandydatow', cmap='OrRd', linewidth=0.5, ax=ax)
# dodajmy legende (mozna też dodać legend=True, ale wtedy jest zbyt duża)
vmin, vmax = gminy['liczba_kandydatow'].min(), gminy['liczba_kandydatow'].max()
sm = plt.cm.ScalarMappable(cmap='OrRd', norm=plt.Normalize(vmin=vmin, vmax=vmax))
sm._A = []
fig.colorbar(sm, shrink=0.5, ax=ax)
# dorysujmy granice województw
woj.plot(ax=ax, facecolor='none', linewidth=1, alpha=0.1, edgecolor=sns.xkcd_rgb['black'])
ax.set_title("Liczba kandydatów wg gmin")
ax.grid(False)
ax.set_axis_off()
plt.tight_layout()
plt.show()

A teraz sprawdźmy gdzie jest gmina bez kandydatów?

display(gminy[gminy.liczba_kandydatow==0].iloc[:, :7])

	iip_przest	iip_identy	jpt_sjr_ko	jpt_kod_je	jpt_nazwa_	jpt_nazw01	jpt_organ_
2458	PL.PZGIK.200	a6bdb37b-e73e-4902-b9b8-db403eb8e109	GMI	3203042	Ostrowice	None	None

Wg wikipedii ta gmina przestała istnieć i zostanie rozdzielona (od 2019-01-01) pomiędzy sąsiednie gminy (https://pl.wikipedia.org/wiki/Ostrowice_(gmina)), podział administracyjny na dzień 2018-11-14 jeszcze tego nie uwzględnia, ale komisja wyborcza już tak: https://wybory2018.pkw.gov.pl/pl/geografia/320306. Zobaczmy jak wygląda podział w wg danych z jednostki_administracyjne.zip.

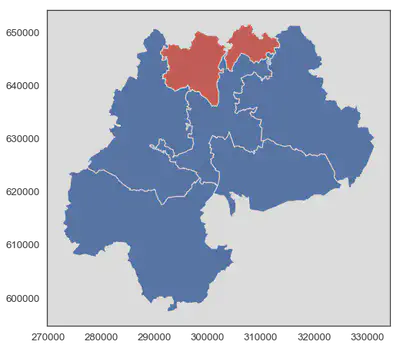

fig, ax = plt.subplots(figsize=(8, 8))
gminy[gminy.TERYT.str.startswith('32030')].plot(ax=ax)
gminy[gminy.TERYT.str.startswith('320304')].plot(ax=ax, color=sns.xkcd_rgb['pale red'])
plt.show()

No dobrze ale przejdźmy do meritum i zobaczmy jak odtworzyć przykładową wizualizację ze strony https://wbdata.pl/wybory-samorzadowe-2018-kandydaci/ dotyczącą gmin w których był tylko jeden kandydat.

fig, ax = plt.subplots(figsize=(12, 12))
gminy.plot(color=sns.xkcd_rgb['silver'], linewidth=0.1, ax=ax)
gminy[gminy.liczba_kandydatow==1].plot(color=sns.xkcd_rgb['pale red'], linewidth=0.1, ax=ax)
add_legend(ax,
    ['gminy z jednym kandydatem', 'pozostałe gminy'],
    [sns.xkcd_rgb['pale red'], sns.xkcd_rgb['silver']],
    legend_kwds={'loc': 'lower left', 'frameon': False}
)
# dorysujmy granice województw
woj.plot(ax=ax, facecolor='none', linewidth=1, alpha=0.25, edgecolor=sns.xkcd_rgb['black'])
ax.set_title("Gminy z jednym kandydatem", fontsize=18)
ax.grid(False)
ax.set_axis_off()
plt.tight_layout()
plt.show()

W stosunku do oryginału zmienione są kolory, ale moim zdaniem w tym wariancie gminy z jednym kandydatem są łatwiejsze do zauważenia.

Na koniec dodajmy jeszcze trochę informacji, które pokażą w jakich gminach zdarza się taka sytuacja.

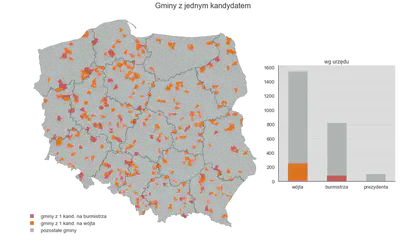

sel = gminy[gminy.liczba_kandydatow==1]

g = pd.concat([
    gminy.groupby('urzad').size().rename("razem"),
    sel.groupby('urzad').size().rename("k1")
], axis=1, sort=False).fillna(0).reindex(['W', 'B', 'P'])

c0 = sns.xkcd_rgb['silver']
cb = sns.xkcd_rgb['pale red']
cw = sns.xkcd_rgb['orange']

plt.figure(figsize=(18, 12))
G = gridspec.GridSpec(4, 6)

ax = plt.subplot(G[0:4, 0:4])
gminy.plot(color=c0, linewidth=0.1, ax=ax)
sel[sel.urzad=='B'].plot(color=cb, linewidth=0.1, ax=ax)
sel[sel.urzad=='W'].plot(color=cw, linewidth=0.1, ax=ax)
add_legend(ax,
    ['gminy z 1 kand. na burmistrza', 'gminy z 1 kand. na wójta', 'pozostałe gminy'],
    [cb, cw, c0],
    legend_kwds={'loc': 'lower left', 'frameon': False, 'bbox_to_anchor': (0, 0)}
)
woj.plot(ax=ax, facecolor='none', linewidth=1, alpha=0.25, edgecolor=sns.xkcd_rgb['black'])
ax.grid(False)
ax.set_axis_off()

ax = plt.subplot(G[1:3, 4:6])
g['razem'].plot(kind='bar', ax=ax, color=c0, rot=0)
g['k1'].plot(kind='bar', ax=ax, color=[cw, cb], rot=0, linewidth=0)
ax.set_xticklabels(["wójta", "burmistrza", "prezydenta"])
sns.despine(ax=ax)
ax.yaxis.grid(True, alpha=0.3)
ax.set_title("wg urzędu")

plt.suptitle("Gminy z jednym kandydatem", y=0.88, fontsize=20)

plt.show()

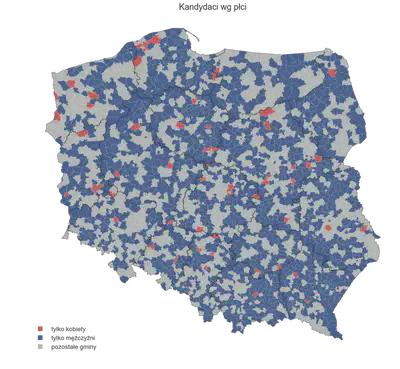

A teraz porównajmy gminy w których wszyscy kandydaci to tylko mężczyźni albo tylko kobiety.

sel_k = gminy[(gminy.liczba_kandydatow_k > 0) & (gminy.liczba_kandydatow_m == 0)]
sel_m = gminy[(gminy.liczba_kandydatow_m > 0) & (gminy.liczba_kandydatow_k == 0)]
c0 = sns.xkcd_rgb['silver']
ck = sns.xkcd_rgb['pale red']
cm = sns.xkcd_rgb['denim blue']

fig, ax = plt.subplots(figsize=(12, 12))
gminy.plot(color=c0, linewidth=0.1, ax=ax)
sel_k.plot(color=ck, linewidth=0.1, ax=ax)
sel_m.plot(color=cm, linewidth=0.1, ax=ax)
add_legend(ax,
    ['tylko kobiety', 'tylko męźczyźni', 'pozostałe gminy'],
    [ck, cm, c0],
    legend_kwds={'loc': 'lower left', 'frameon': False}
)
woj.plot(ax=ax, facecolor='none', linewidth=1, alpha=0.4, edgecolor=sns.xkcd_rgb['black'])
ax.set_title("Kandydaci wg płci", fontsize=18)
ax.grid(False)
ax.set_axis_off()
plt.tight_layout()
plt.show()

Więcej szczegółowych wizualizacji już wkrótce :)
